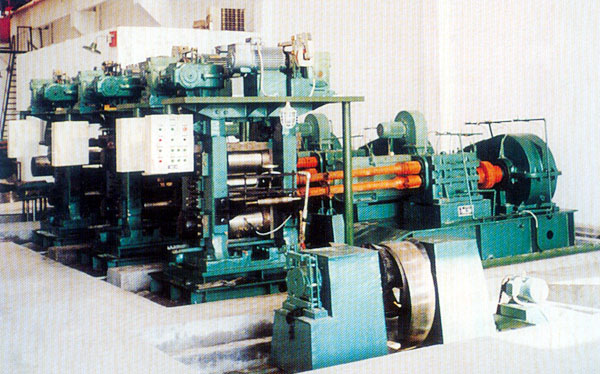

ф90～ф150/ф350×(350～400)四輥冷軋機中四輥系列
一、用途：
本機適用于2.75mm以下普碳鋼、合金鋼、銅、鋁及不銹鋼帶的冷軋。其中可分粗軋、精軋。終成品厚度≥0.08mm,本機型具有軋制力大,精度高,穩定性強等特點。
二、設備組成及結構特點
本機由主電機、減速機、人字齒輪箱、萬向節軸、機架、壓下部分、輥系部分等組成，采用整體底座，便于安裝。
本機上軸承座為彈簧平衡，采用壓下絲桿螺母調節升降，入口處設有導位裝置，可控制帶材恒張力收卷。
工作輥材質采用9Cr2Mo，軸承為復合軸承，友承輥軸承采用FC型軋機專用軸承，主電機采用交流調速電機，或變頻調速。
三、技術參數
| 機型 |
ф80～ф100/ф240×300 |
ф100～ф120/ф350×400 |
ф120～ф150/ф350×400 |
| 軋制材料 |
普碳鋼、合金鋼、銅、鋁及不銹鋼帶 |
| 軋制壓力 |
100T |
150T |
200T |
| 進料規格（厚×寬） |
(1.0～1.2)×200mm |
(1.2～2)×300mm |
(2～5)×300mm |
| 成品規格（厚×寬） |
(0.05～0.08)×200mm |
(0.8～1.0)×300mm |
(1.2～1.8)×300mm |
| 主電機功率 |
37～45kw |
45～75kw |
75～90kw |
| 軋制快速度 |
30m/min |
40m/min |
45m/min |
| 傳動方式 |
工作輥或支承輥傳動 |
| 卷取部分 |
漲縮型收卷機 |
| 電控系統 |
|
